Улей Великорусский: чертежи и размеры, описание и характеристика, технология изготовления

Основные особенности Великорусских ульев

В современных условиях развития аграрного комплекса актуальным является вопрос получения достаточных объёмов мёда, поэтому может возникнуть потребность в оптимизации данного процесса. Для этого рекомендуется изготовить Великорусский улей. Являясь удобным в эксплуатации и простым в построении, такой пчелиный дом обеспечит насекомым комфортные условия жизнедеятельности и сбора мёда.

Описание и характеристика конструкции Великорусских ульев

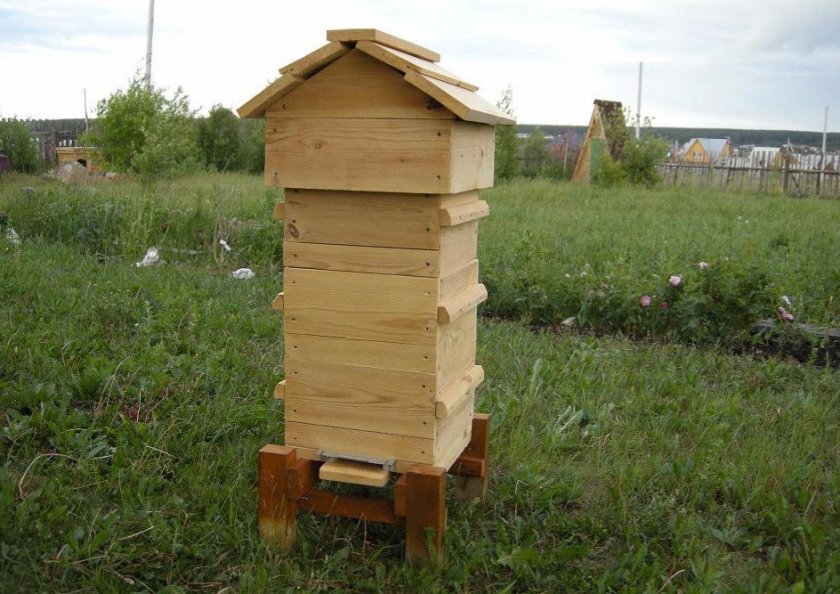

Великорусский улей был разработан и сконструирован Бараном Владимиром.

Особенностью вышеуказанного пчелиного «домика» заключается в том, что он может длительное время функционировать без помощи человека. Далее, в статье будет дано описание Великорусского улья и приведены положительные и отрицательные характеристики данной конструкции.

Плюсы

• Достоинства Великорусского улья:
• Показатель влажности внутреннего пространства минимальный: расширение и сужение корпусного гнезда практически отсутствует.
• Само гнездо имитирует дупло дерева, что является удобным не только для содержания насекомых, но и пчеловодам при отборе мёда из стандартных рамок 435 х 145 мм.
• Доска с пропилами или воздушный коридор (пропил – это пространство, оставленное в доске деревообрабатывающим инструментом), помогает удерживать необходимый температурный режим.
• Гнездовая и медовая части имеют повышенную вентиляцию.

Минусы

• Недостатки данной конструкции:
• Высота улья;
• Плохая ветроустойчивость.

Технология изготовления Великорусских ульев своими руками

Чтобы смастерить улей самостоятельно, необходимо подготовить материалы и инструменты, а также выполнить чертёж, исходя произведённых замеров. Ниже приведена технология процесса и описано, как оборудовать дом для пчёл изнутри.

Материалы и инструменты для изготовления

Следует отметить, что в качестве образца для данной конструкции были использованы следующие наработки в области пчеловодства:

Дуплянка (колода, пчелиная ловушка), определяющая форму и объём гнезда.

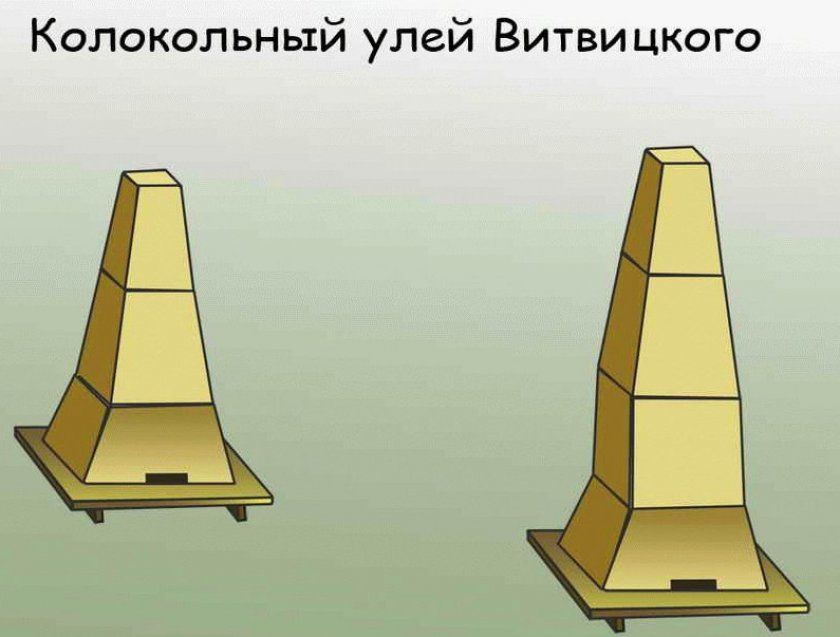

Улей Николая Витвицкого, был впервые изготовлен в 1828 г. и является первым в мире корпусным ульем — от него позаимствована куполообразный вид и принцип поддержания герметичности.

Для того чтобы самостоятельно изготовить улей, необходимо подготовить соответствующие материалы, а именно:

• древесина хвойных пород (сухая);
• оцинкованное железо;
• нержавеющая сетка;
• полистирол;
• полиуретан;
• пенопласт.

Ниже приведено подробное описание материалов и инструментов для изготовления:

1. Сухая древесина хвойных пород толщиной 2,5-3,5 см для внутренних и внешних стенок.
2. Поскольку крышка изделия стандартная и плоская, то вам понадобится подкрышник, обитый железом.
3. Гнездовые рамки, размер которых должен составлять 30 х 60 см, имеющие крепление на внутренней стенке улья.

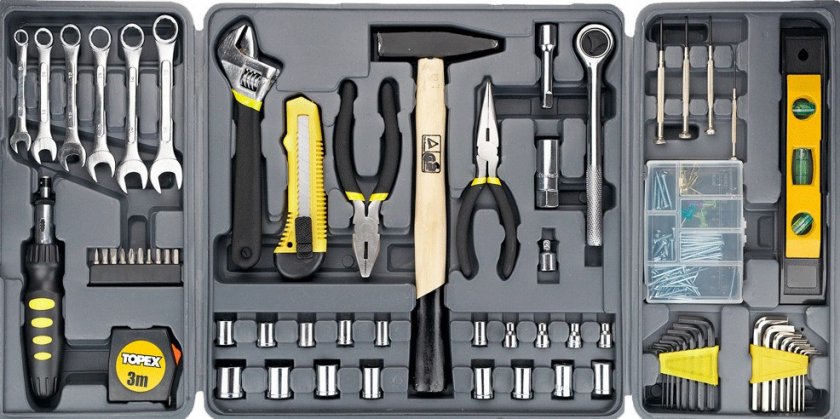

Кроме того, в работе понадобятся инструменты:

Чертежи и размеры

Комплектация улья Великорусского:

• дно из нержавеющей сетки, защищающий пчёл от клещей;
• внутренний корпус на 8 рамок. Размер гнездовых рамок — 300 х 600 мм;;
• внешний корпус;
• корпус Дадана — 2 шт;
• 12 рамок размером 435 х 145 мм;
• подкрышник;
• плоская стандартная крыша, укреплённая оцинкованным железом.

Способы изготовления и содержания пчел в рогатом улье

Пчеловодство не стоит на месте, развивается и совершенствуется. В частности был изобретен рогатый улей. Основоположником новинки стал Михаил Паливода.

Преимущества

Что же такое рогатый улей и почему у него рога? Название из-за штырьков, расположенных в корпусе, со стороны напоминающие рогатку.

Его легко сделать самостоятельно, без применения особенных технологий, инструментов, также не нужно специальных знаний в столярном деле.

В готовом изделии размещаются различные типы рамок:

• Дадановские, сделанные своими руками;
• Приобретенные в магазине.

Дополнительные преимущества, которые появляются у пасечника, когда в хозяйстве используется рогатый улей:

• Простота в изготовлении делает конструкцию доступной даже для начинающих пчеловодов;
• Материалом для создания рогатого улья служит вагонка. Порода дерева не имеет значение, главное, чтобы доска была сухая и имела толщину в 25 миллиметров;
• Также можно использовать отходы древесного производства, обрезки. Правда для этого потребуется время и силы, но конечный продукт будет того же качества, что и изготовленный из полноценного сырья;
• Для того, чтобы обработать основной материал и собрать улей пчеловоду не нужно специальное оборудование и инструмент;
• Получаются легкие, мобильные конструкции, которые можно переносить в любое место, переставлять;
• В домик помещается 8 рамок с размерами 435х145 миллиметров. Подходит для использования в нуклеусных ульях;
• Использование самодельных рамок или заводского вида возможно в любом виде, который будет удобен самому пчеловоду;
• Нередко используют рутовские или многоярусные домики. Однако здесь возникает риск того, что медоносные насекомые начнут оттягивать языки;
• Себестоимость каждого улья небольшая. Потому она доступна не только профессионалам, но и начинающим пасечникам.

Рогатый вид домика для пчел это универсальная конструкция, которая подходит для пчеловодов на любой стадии знания дела. Изделие получается комфортное и практичное. Их используют и на частных фермах по производству меда и на предприятиях, занимающихся добычей меда в промышленных масштабах.

В указанных пасеках нередко используются приемы, которые были разработаны для других типов. Однако следует сказать, что в науке пчеловодства применяются не только ульи рогатые, но и другие конструкции, максимально упрощающие заботу пчеловода о пасеке и помогающие пчелам результативно работать.

Особенности

Внешне указанный вид улья не сильно отличается от используемых классических моделей. Здесь не нужны специальные приемы. Рогатый домик для пчел успешно применяется на пасеке самого автора идеи Поливоды. Благодаря тому, что получаемые ульи легкие, малоформатные и хорошо проветриваются, их устанавливают на платформах. Подобные конструкции идеально подходят для кочевки или пчелы-кукушки.

Дно для конструкции позволяет проводить обработку рогатого улья от заболеваний, таких как варроатоз. Также отмечается способность медоносной семьи к небольшой самоочистке. Клещи, упавшие с насекомых, проваливаются через сетку, это приводит к невозможности повторного прикрепления к телу пчелы.

Когда на участке имеется утепленное помещение для зимовки улья (омнашник), то его использование будет правильным решением. Это связано с недостаточной толщиной стенок зимнего домика, где условия недостаточные для нормального развития семьи. Если на участке нет такого помещения, тогда нужно сделать его самостоятельно, взяв доски большей толщины. А то же время это делает готовые конструкции дороже и добавляет веса.

Особенность конструкции рогатого улья заключается в следующем:

• Он просто в производстве, даже для человека не знакомого со столярным делом;
• Стоимость такого изделия значительно ниже, чем приобретаемые ульи;
• Удобен и прост в использовании.

Используемые доски получаются путем нарезки на пилораме, с помощью ленточной резки. Однако после этого древесина не нуждается в обработке. Это значит, что услуги строгального станка не понадобятся.

Как правило, при отправке медоносных насекомых в зимовку, домики накрывают металлическим листом с закрепленный пенопластом. Прикрепленные бруски, при сборке всех элементов, оставляют зазор между собой. Это необходимо для более легкого демонтажа улья и проведения с ним определенных манипуляций.

Дно с сетчатой структурой располагается практически на земле, иногда пчеловоды ставят их на верхний корпус. Для создания такого дна используют металлический лист с ячейками размером до 3 мм. Также в дне устроено отверстие, через которое осуществляется вентилирование внутреннего помещения.

Комплектация

Конструкция изобретения Паливоды имеет следующие составляющие:

• Корпус. Это основной элемент, к которому все будет крепиться;
• Днище;
• Второе дно, где присутствует сетка, позволяющая мусору не скапливаться в улье. Таким образом, происходит самостоятельная очистка внутреннего содержания домика;
• Рамка, которая фиксируется и выполняет роль потолка.

Размер устанавливаемой рамки равен 145 миллиметрам. Здесь присутствует подкрышник, крышка. Необходимо разместить кочевую сетку и удалитель пчел.

Каждый из элементов улья имеет свое назначение и функцию:

• Лоток, расположенные в отъемном дне, обеспечивает приток свежего воздуха внутрь постройки. Это происходит через широкие отверстия для входа в летки. Имея съемное дно можно провести обработку насекомых от кровососущих паразитов (клещей). Контролируется, как проходит зимовку, качество и количество корма. В весенний период осмотр, чистка и профилактика заболеваний проводится легко, без затруднений;
• Основной элемент – корпус вмещает в себя классическую 145 рамку. Изготовление каждой секции ульев рогатых не составит труда для тех, кто хоть раз держал в руках молоток и пилу. Понадобятся 4 доски, одинаковой высоты, толщины и ширины. Материал складывается и скрепляется саморезами на углах. Далее нужно обработать места стыков клеем, который устойчив к действию влаги. Рогатый дом вмещает в себя 145 рамку указанного размера или с большей высотой – до 300 мл. Просто меняется медовое содержание;
• Каждый улей имеет два вида семьи. В одной происходит размножение, а во второй семье собирается мед;
• Удаление пчел из корпуса, расположенного вверху, производится с помощью специального пчелиного удалителя. Это один из отделов в многоуровневой системе улья. Его можно найти между нижним корпусом и корпусом, где производится мед. Прохождение насекомого осуществляется только вниз;
• В подкрышнике наблюдается два отверстия. Именно через них происходит попадание в кормушку;
• Установка кочевой сетки допустимо, в случае, когда в улье нужно дополнительно обеспечить приток воздуха. Когда нужно установить сетку, тогда подкрышник снимается и откладывается в сторону;
• Кормушка располагается в максимально удобном месте для пчел. При этом заглушки рекомендуется убрать. Место, где находится корм для пчел удобно чистить и, при необходимости, подвергать стерилизации;
• Крышку делают из листа оцинкованного железа. Он должна повторять размеры основного корпуса рогатых ульев. В качестве утеплителя используют пенопласт.

Чертежи

Рогатый улей на 145 мм является многокорпусной конструкцией, изготовленной без использования фальцев. Затраты на материал небольшие, а готовое изделие удобно и мобильно, поскольку вес его не превышает 16 килограмм вместе с рамками.

Основное конструкция получила в Болгарии, Украине и некоторых других странах, где популярна кочевая методика получения меда.

Дно конструкции является универсальным, поскольку может укладываться и в виде крыши. Достаточно только перевернуть и разместить рога сверху, получается крыша улья. Долно быфть два вида дна:

• Сплошное, которое будет собирать мусор;
• Сетчатое. Позволит не скапливаться отходам в улье, а производить его очистку.

В основном рекомендуют использовать сетчатое дно, когда происходит зимовка, но для многих это отличный способ обеспечивать приток свежего воздуха внутрь домика, а также удаление мелкого мусора и клещей. Момент вентиляции актуален в особенно жаркие дни. Если всё хорошо с проветриванием, тогда пчелы не свисают бородой, больше уделяют внимание добыче меда.

Для рогатых конструкций сплошное дно применяется. Из него формируют отводы.

Удобство заключается в возможности использовать готовые рамки 145, которые продаются в магазине или откорректировав высоту конструкции использовать рутовские самодельные рамки. Если у пчеловода есть желание и фантазия, то с размерами корпуса и рамок можно экспериментировать, делая их больше, но сохраняя общую концепцию.

На чертеже представлены размеры корпуса и дна под стандартные 145 мм рамки.

Сборка

Для создания корпуса берутся доски – заготовки. Нарезаются небольшие бруски размером 22х27 мм. Это будущие рога. С помощью фрезы сделать выемки в досках, куда будут укладываться рамки. Размер плечиков 10х10 мм.

С торцевой стороны прикручиваются рожки.

Затем складывается корпус каждой секции, фиксируется струбциной. Необходимо сложить доски так, чтобы не было щелей и зазоров. Теперь можно скреплять саморезами.

Нужно проверить, чтобы сохранялись прямые углы. Доски не перекручены, щелей нет. Изготовив несколько отсеков, следует проверить стыковку между ними, чтобы не было щелей. Толщина досок может быть разная, но главное не тоньше 22 мм.

Проверить внутренние углы, на отсутствие щелей.

На плечики укладываются рамки.

Теперь нужно изготовить дно для рогатого улья 145 мм. Для этого берутся доски с толщиной в 22мм и бруски 22х22. С помощью верстака делаются вырезы на боковых стенках.

Элементы нижнего корпуса собираются, фиксируются струбциной и закрепляются с помощью саморезов.

При сборке должна остаться щель для летка. В готовое днище можно вставить сетку. Теперь можно собирать конструкцию.

Делать летки в каждом отсеке не рекомендуется, поскольку пчелы привыкают к этим ходам и если они исчезают, то насекомые в поисках входа становятся раздражительными и агрессивными.

Использование дна

Рогатый улей на 145 мм предполагает наличие двух видов дна: глухое и сетчатое. Использование сетки целесообразно в жаркую погоду. Элемент располагается на всю площадь пола. Благодаря этому усиливается приток воздуха. Когда в улье есть вентиляция, то это позволяет насекомым сосредоточиться на добыче и изготовлении меда, а не собираться на передней стенке домика.

Клещи, падая с тела пчелы, проваливаются сквозь сетку и оказываются за пределами улья. Отсутствует риск повторного прикрепления паразита к телу насекомого. Также хорошая вентиляция предупреждает развитие такого вредителя, как восковая моль.

Для использования глухого дня подходит зимний период. Благодаря днищу в улье сохраняется оптимальная температура, не практикуются болезни.

Содержание пчел

В установленный каркас на 145мм, пчелы способны наносить до 60 килограмм ценного продукта. В медоносный период пчелиные семьи способны отстроить 6 корпусов суши. Потому рекомендуется устанавливать не 8 рамок, а до 12 штук, чтобы у пчел была площадь для создания сот.

Это позволяет собирать пергу. Как правило, пчелы в нижней секции складируют мед, в следующих двух корпусах располагается матка. При обилии пыльцы, насекомым достаточно 10 дней, чтобы 8 рамок были заполнены пергой.

Сезонные работы

Пасека, предполагает не только изготовление ульев, но и постоянный уход за ним. Работы не прекращаются ни в зимний, ни в летний период.

Весной рекомендуют сделать ревизию днища. Проверить правильность развития семьи, путем проверки температуры. Также в этот период следует позаботиться о расширении, путем перестановки внутренних рамок и секций.

В летний период необходимо вносить дополнительные секции, поскольку количество меда увеличивается и наступает время откачки готового продукта.

После очистки сот от содержания, их сушат в улье, расположив в гнезде наверху. Они находятся в улье до сентября. Потом их складируют в помещении.

Заключение

Использование рогатого улья возможно не только в условиях кочевого образа добычи меда, но и в виде стационарных изделий. Конструкция обладает минимальной парусностью, корпуса соединены между собой прочно и не оставляют щелей. Даже при небольшом крене здания, его целостность сохраняется.

Ульи для пчёл своими руками: чертежи и характеристика

Решив заняться пчеловодством, вы неизбежно столкнётесь с выбором системы улья. Ну а, определившись нужно решить – приобретать готовые жилища для пчёл или изготовить их самому. Самостоятельное производство позволит значительно повысить рентабельность пчеловождения. Нужно учитывать, перед тем как изготовить ульи для пчёл своими руками – чертежи имеют первостепенное значение.

Системы ульев и схемы их сборки

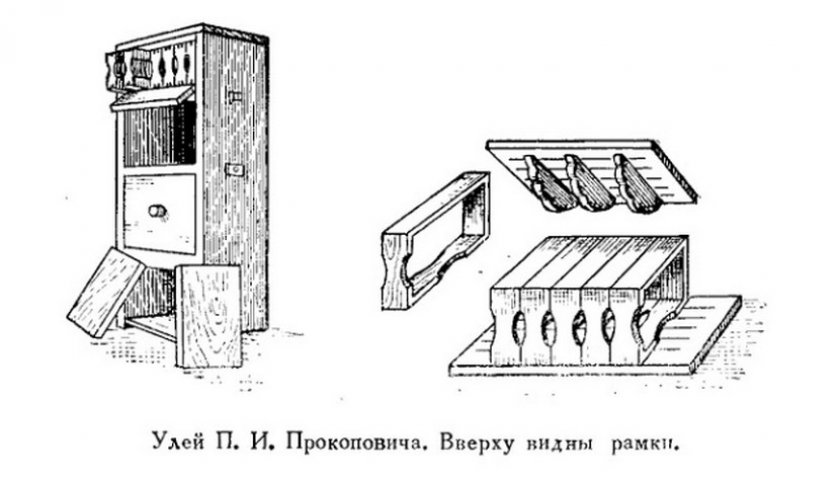

С момента изобретения украинским пчеловодом Петром Ивановичем Прокоповичем первого разборного рамочного улья в 1814 году, было придумано множество разных его модификаций. Мы рассмотрим самые удачные системы ульев, получившие наибольшее распространение. Следует оговориться – универсального решения не существует. Каждый пчеловод, подбирающий ульи, учитывает следующие факторы:

• климатические условия региона;
• любительский или профессиональный уровень будущих работ;
• продукция, на которую будет направлена пасека (мёд, пыльца, пчелопакеты, вывод маток и др.);
• система пчеловождения;
• возможность кочёвки;
• зимовка на улице либо в помещении;
• доступные материалы для изготовления;
• физические способности и ментальность самого пасечника.

Сегодня, использование возможностей интернет-сети упрощает изготовление ульев своими руками. Размеры, чертежи, видеоонлайн общедоступны внутри Всемирной паутины. Найти можно все: из чего должен состоять улей, характеристику, какие приспособления используются для изготовления, производство пошагово.

Изобретение Дадана-Блатта

Улей был создан французом, в США – Шарлем Даданом. После его смерти проект усовершенствовал швейцарец Блатт. Классическая конструкция имеет один гнездовой корпус с внутренними размерами 450 мм ширины и 450 мм глубины — улей Дадан на 12 рамок. Чертёж изображён ниже.

Сверху над гнездовым отделением идут две надставки на полурамку, затем – подкрышник и крыша.

Рамка нижнего корпуса высотой 300 мм и шириной 435 мм (без плечиков). Такие размеры позволяют пчёлам уместить расплод с полоской мёда сверху. Это важно для жизни семьи в безвзяточные периоды. Нижний дадановский корпус способен вместить гнездо сильной семьи. В нём помещается достаточно корма для зимовки на улице.

Лежаки

На постсоветском пространстве популярна 300-я рамка. Кроме десяти и двенадцати рамочных ульев Дадана, она используется в распространённых лежаках на 16, 20 или 24 рамки. В данных сооружениях развитие пчелиного сообщества происходит в горизонтальной плоскости. Чтобы оградить пустое пространство или незанятые рамки используется заставная доска, которая переставляется в зависимости от силы семьи.

На рисунке изображён двадцати рамочный вариант конструкции.

Идентичный вид имеет улей лежак на 24 рамки. Чертёж, размеры которого будут на 137 мм увеличены по длине, уместит больше на 4 рамочки.

Как уже говорилось выше, 300-я рамка вмещает достаточно корма для зимовки, однако, для средних широт она не идеальна. Когда клуб достигает верхнего бруска, пчёлы испытывают стресс. Движение вдоль рамок зимой – вынужденная мера.

Интересным решением стал украинский лежак. В нём вышеописанная рамка перевёрнута вертикально, то есть 300 мм ширина и 435 мм высота. Узковысокий формат позволяет пчелиному клубу передвигаться как в пустотелом стволе дерева – снизу вверх (см. схему).

Самым вместительным является владимирский лежак. Он рассчитан на 32 рамки 435 на 450 мм. Стенки улья каркасные – два листа фанеры с пенополистиролом между ними. Большой объём позволяет содержать одновременно несколько семей через глухие перегородки, с возможностью объединения на главный взяток.

К плюсам всех лежаков относится:

• доступность гнезда для пчеловода;
• отсутствие необходимости подстановки корпусов;
• идеальный вариант для новичка или любителя, наблюдающего за всеми процессами в пчёлосемье;
• подходят для операций с частым переформатированием гнезда (получение маточного молочка, вывод маток).

Основными минусами являются громоздкость конструкции, необходимость по рамочной работе, занимающей много времени. В связи с этим данные ульи мало подходят для коммерческого пчеловодства, больше – для домашнего хозяйства.

Улей Рута

Современная технология промышленного содержания пчёл не представляется возможной без использования многокорпусного улья. Самой распространённой в мире считается система рута.

Рамка отличается от дадановской по высоте, она составляет 230 мм. Такой размер позволил уменьшить вес заполненного корпуса. Это решило проблему затрат труда пчеловода на работу с каждой отдельной рамочкой. Появилась возможность производить подстановку или забор целого корпуса. Их достаточно 4 штуки в сезон, но можно этим количеством не ограничиваться. Дно практичнее делать съёмным. Конструкция подходит для перевозок во время кочёвки.

Недостатки улья: мало места под корма для зимовки в одном корпусе. Решение — подстановка дотаций либо зимовка на двух корпусах.

Некоторые пчеловоды, например, А.Н. Кузнецов, создают универсальные ульи, позволяющие работать с дадановской и рутовской рамками.

Цебро в своём многокорпусном улье использует 300-ю рамку, но его конструкция очень громоздкая и полностью стационарна.

Рогатый

Своеобразное название пчелиный домик получил за выступающие из корпуса штырьки. Выступы нужны для фиксации конструкции. К такому типу относится улей паливоды, в котором максимально упрощены все элементы. Потребуются минимальные затраты на самодельное изготовление конструкции под названием рогатый улей. Чертежи представлены ниже.

Сделать такой улей довольно просто.

Один корпус вмещает в себя 8 рамок высотой 145 мм. В дне отверстия под леток на всю ширину также используется металлическая сетка. Конструкция позволяет при необходимости устанавливать его сверху улья.

К плюсам системы относится лёгкий вес, возможность перевозки, низкий бюджет на производство. Однако отметим – тонкие стенки потребуют принятия мер по утеплению на время зимовки. В пик развития семей улей становится слишком высоким.

Кассетный

Идеальное решение для пчеловодов с ограниченными физическими возможностями. Кассетный улей избавляет от необходимости перестановки тяжёлых корпусов. Они находятся внутри колоны. Корпуса, устроенные таким образом, что могут выдвигаться по полозкам на передвижную подставку.

Безрамочные ульи

Существует категория пчеловодов, которые заводят пчёл без коммерческого умысла. Некоторые из них считают вредным любое вмешательство в жизнь пчелосемьи. А также есть люди, которые хотят содержать пчёл, но не планируют углубляться в тонкости пчеловождения.

Для перечисленных категорий больше всего подходит безрамочный улей. Содержание пчёл в таких жилищах максимально приближено к природным условиям. От пасечника не потребуется глубоких познаний биологии пчелиной семьи.

Варре

В ульях этого вида основой сот служат деревянные рейки. Как говорил автор Эмиль Варрэ, его система не требует использования рамок, проволоки, вощины. Осмотры сводятся к минимуму. Другой особенностью является высокая крыша чердак, которая наполняется теплоизолирующим и впитывающим влагу материалом (опилки, солома, опавшая листва).

Улей Шапкина

Может использоваться как с рамками, так и без них. Улей изобрёл русский популяризатор бесконтактного пчеловодства В.Ф. Шапкин. По своей сути является разборной бортью.

Стены корпусов основаны на каркасе из деревянных брусков. Наружу идёт пластиковый слой, внутри фанерная обшивка, между ними пенопласт. Комбинированное дно помогает производить успешную борьбу с клёшем.

Нюансы изготовления

Необязательно полностью копировать готовый чертёж улья. Можно совместить удачные устройства разных конструкций, например, использовать высокое дно по немецкой технологии. Одно и то же решение кардинально меняют небольшие нюансы – делать или нет отверстия под летки в корпусах, применить глухое либо сетчатое днище и т. п.

Самым популярным материалом для изготовления ульев, бесспорно, является древесина. Важно учитывать её влажность, перед тем как построить улик. Согласно ГОСТ, она должна не превышать 15%. В случае большого содержания влаги конструкцию неизбежно поведёт, размеры доски изменятся.
